ROUTER

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).





Analogi Router dan Switch

Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Jenis-jenis router

Secara umum, router dibagi menjadi dua buah jenis, yakni:

  • static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.
  • dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakni MAC address.

Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX.) Secara umum, router lebih cerdas dibandingkan dengan bridge jaringan dan dapat meningkatkan bandwidth jaringan, mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju. Dan, penggunaan router yang paling sering dilakukan adalah ketika kita hendak menghubungkan jaringan kita ke internet.

Routing, adalah sebuah proses untuk meneruskan paket-paket jaringan dari satu jaringan ke jaringan lainnya melalui sebuah internetwork. Routing juga dapat merujuk kepada sebuah metode penggabungan beberapa jaringan sehingga paket-paket data dapat hinggap dari satu jaringan ke jaringan selanjutnya. Untuk melakukan hal ini, digunakanlah sebuah perangkat jaringan yang disebut sebagai router. Router-router tersebut akan menerima paket-paket yang ditujukan ke jaringan di luar jaringan yang pertama, dan akan meneruskan paket yang ia terima kepada router lainnya hingga sampai kepada tujuannya.

Pengenalan
Di dalam sesebuah rangkaian, data perlulah dihantar dan dikirim dengan tepat dan betul. Rangkaian komputer kompleks biasanya terdiri daripada koleksi LAN yang dijalinkan antara satu sama lain. Kerja-kerja mengirim ini dilaksanakan oleh router di mana router akan mengambil mesej data dari LAN dan menukarkannya kepada
paket yang sesuai untuk dihantarkan ke LAN yang satu lagi .





Lihatlah yang diatas merupakan rangkaian yang menggunakan perantara Router

Fungsi Router
Router berfungsi sebagai sebuah alat penghubung di antara rangkaian yang berlainan. Semasa
paket dihantar, router akan menjalankan beberapa proses penting antaranya ialah: membuat terjemahan protokol, mengemaskini jadual haluan, mengirim paket, membungkus paket dan membuka bungkusan paket. Selain itu juga router berperanan untuk menapis trafik dengan membenarkan paket tertentu sahaja. Ini membolehkannya bertindak sebagai alat pelindung ringkas bagi rangkaian anda.

Berikut adalah beberapa kelebihan router:

  • Menghubungkan dua atau lebih rangkaian untuk membentuk satu rangkaian
    internetwork.

  • Menghubungkan dua rangkaian yang berlainan protokol.

  • Mengawal keselamatan rangkaian dengan membuat tapisan pada paket.








Topologi Tree pada dasarnya merupakan bentuk yang lebih luas dari Topologi Star. Seperti halnya Topologi Star, perangkat (node, device) yang ada pada topologi tree juga terhubung kepada sebuah pusat pengendali (central HUB) yang berfungsi mengatur traffic di dalam jaringan.

Meskipun demikian, tidak semua perangkat pada topologi tree terhubung secara langsung ke central HUB. Sebagian perangkat memang terhubung secara langsung ke central HUB, tetapi sebagian lainnya terhubung melalui secondary HUB (lihat gambar).

Pada topologi tree terdapat dua atau lebih HUB yang digunakan untuk menghubungkan setiap perangkat ke dalam jaringan. Keseluruhan HUB tersebut berdasarkan fungsinya terbagi menjadi dua bagian yaitu Active HUB dan Passive HUB.

Active HUB berfungsi tidak hanya sekedar sebagai penerus sinyal data dari satu komputer ke komputer lainnya, tetapi juga memiliki fungsi sebagai Repeater. Sinyal data yang dikirimkan dari satu komputer ke komputer lainnya memiliki keterbatasan dalam hal jarak, setelah berjalan sekian meter maka sinyal tersebut akan melemah. Dengan adanya fungsi Repeater ini maka sinyal data tersebut akan di-generate kembali sebelum kemudian diteruskan ke komputer yang dituju, sehingga jarak tempuh sinyal data pun bisa menjadi lebih jauh dari yang biasanya. Sedangkan Passive HUB hanya berfungsi sebagai penerus sinyal data dari satu komputer ke komputer lainnya.

Pada topologi tree, seperti pada gambar, Central HUB adalah selalu sebagai Active HUB sedangkan Secondary HUB adalah Passive HUB. Tetapi pada pelaksanaannya, Secondary HUB bisa juga sebagai Active HUB apabila digunakan untuk menguatkan kembali sinyal data melalui secondary HUB lainnya yang terhubung.

Karena pada dasarnya topologi ini merupakan bentuk yang lebih luas dari topologi star, maka kelebihan dan kekurangannya pada topologi star juga dimiliki oleh topologi tree. Perbedaannya adalah HUB dan kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya dengan mempertimbangkan segala hal yang terkait, termasuk di dalamnya adalah tata letak ruangan. Meskipun demikian, topologi ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.

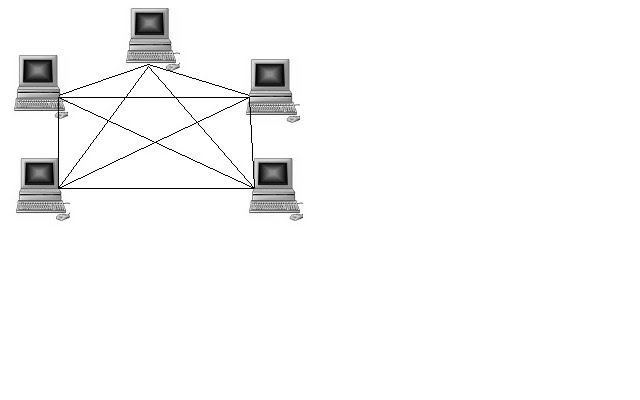

Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).

Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).

Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer harus memiliki port I/O sebanyak 5-1 = 4 port (lihat gambar).

Dengan bentuk hubungan seperti itu, topologi mesh memiliki beberapa kelebihan, yaitu:

  • Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
  • Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
  • Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
  • Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Meskipun demikian, topologi mesh bukannya tanpa kekurangan. Beberapa kekurangan yang dapat dicatat yaitu:

  • Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
  • Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini membutuhkan biaya yang relatif mahal.
  • Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
  • Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

Berdasarkan kelebihan dan kekurangannya, topologi mesh biasanya diimplementasikan pada komputer-komputer utama dimana masing-masing komputer utama tersebut membentuk jaringan tersendiri dengan topologi yang berbeda (hybrid network).





Berbeda dengan Topologi Mesh yang setiap perangkatnya dapat berhubungan secara langsung dengan seluruh perangkat lainnya, atau Topologi Star/Tree yang menghubungkan setiap perangkat melalui HUB, maka topologi Ring hanya menghubungkan secara langsung dua perangkat dalam jaringan (lihat gambar).

Seperti terlihat pada gambar, dengan bentuk topologi yang menyerupai cincin (ring) ini maka sinyal data akan bergerak searah dari satu perangkat ke perangkat lainnya sampai pada akhirnya berhenti di perangkat tujuan. Dengan kata lain, untuk mencapai perangkat D maka sinyal yang dikirimkan dari perangkat A harus melalui perangkat B dan C.

Permasalahannya adalah sinyal akan semakin melemah apabila jarak yang harus ditempuh untuk mencapai tujuan semakin jauh. Karenanya untuk mengatasi lemahnya sinyal data karena kemungkinan menempuh jarak di luar batasan yang dibolehkan, maka setiap perangkat pada topologi ini dilengkapi dengan sebuah repeater. Dengan adanya Repeater, maka sinyal data yang melalui sebuah perangkat akan langsung diperkuat kembali sehingga dapat 'berjalan' terus ke perangkat lainnya, demikian seterusnya sampai pada akhirnya sinyal data tersebut tiba di perangkat tujuan.

Dalam hal proses instalasi dan rekonfigurasi, Topologi Ring dapat dikatakan relatif mudah karena setiap perangkat (baik secara logik ataupun fisik) terhubung satu dan hanya satu dengan perangkat di sebelahnya.

Identifikasi kerusakan juga relatif mudah, karena sinyal data selalu bergerak terus dari perangkat pengirim sampai akhirnya berhenti di perangkat tujuan. Sehingga apabila selama perjalanan tersebut satu perangkat tidak menerima sinyal data dalam periode waktu tertentu maka operator jaringan akan diingatkan dengan munculnya Alarm yang menginformasikan masalah dan letak lokasinya.

Kelemahannya, karena sinyal data bergerak searah dan melalui perangkat lainnya untuk sampai di perangkat tujuan maka rusak/tidak berfungsinya satu link akan mempengaruhi link lainnya.





Berbeda dengan Topologi Mesh, perangkat pada topologi star tidak langsung terhubung satu sama lain, tetapi melalui perangkat pusat pengendali (central controller) yang biasa disebut dengan HUB.

Pada topologi star, HUB berfungsi layaknya seperti pengatur lalu lintas. Jika satu komputer ingin mengirimkan data ke komputer lainnya maka data tersebut dikirimkan ke HUB terlebih dahulu, yang kemudian meneruskannya ke komputer tujuan (lihat gambar).

Dengan bentuk hubungan seperti itu, kabel yang diperlukan hanyalah sebanyak komputer dalam jaringan dan port I/O juga cukup hanya satu di setiap komputer. Sehingga banyaknya kabel link dan port I/O menjadi lebih sedikit yang berarti bahwa biaya yang dibutuhkan menjadi tidak semahal seperti pada topologi mesh.

Keuntungan lainnya, topologi star ini juga memiliki sifat robustness, yaitu jika terjadi kerusakan pada satu link, maka hanya berakibat pada komputer yang berada pada jalur link itu saja, sedangkan komputer lainnya tetap aktif. Sepanjang tidak ada masalah dengan HUB, dengan sifat ini maka kerusakan link dapat segera diketahui dan diisolir.

Kelemahannya, karena topologi star ini sangat bergantung kepada HUB sebagai pusat pengendali, maka HUB harus selalu berada dalam kondisi baik. Kerusakan pada HUB berakibat pada "lumpuhnya" seluruh link dalam jaringan sehingga komputer tidak dapat saling berkomunikasi.

Topologi bus banyak digunakan di awal penggunaan jaringan komputer dan bisa dikatakan sebagai topologi yang paling sederhana apabila dibandingkan dengan topologi lainnya.

Pada topologi bus, komputer dalam jaringan dihubungkan antara satu dengan lainnya dengan membentuk seperti barisan melalui satu single kabel (lihat gambar).






Dalam hal pengiriman data, dalam satu saat hanya satu komputer yang diperbolehkan mengirimkan data yang berupa sinyal elektronik ke semua komputer dalam jaringan tersebut dan hanya akan diterima oleh komputer yang dituju.

Suatu komputer dapat mengirimkan data ke komputer lainnya dengan syarat jaringan bus mesti terbebas dari sinyal-sinyal yang sedang aktif di jaringan. Permasalahannya, sinyal yang dikirimkan oleh satu komputer akan bergerak ke seluruh jaringan mulai dari ujung satu sampai dengan ujung lainnya dan kemudian akan berbalik arah kembali menuju ujung awal dan demikian terjadi secara terus menerus (bouncing) tanpa bisa di interrupt atau dihentikan (walaupun data yang dikirimkan sudah sampai ke komputer tujuan). Sehingga berdampak pada komputer lainnya akan menjadi terhambat untuk bisa mengirim data.

Untuk mencegah sinyal terus menerus aktif diperlukan adanya terminator, di mana ujung dari kabel yang menghubungkan komputer-komputer tersebut harus di-terminate untuk menghentikan sinyal dari bouncing (berbalik) dan menyerap (absorb) sinyal bebas sehingga membersihkan kabel tersebut dari sinyal-sinyal bebas sehingga komputer lain bisa mengirim data.

Karena hanya satu komputer saja yang dapat mengirimkan data dalam satu saat maka banyaknya komputer akan sangat berpengaruh dalam unjuk kerja jaringan komputer, karena semakin banyak jumlah komputer maka akan semakin banyak pula komputer yang akan menunggu giliran untuk bisa mengirim data. Sehingga berdampak pada unjuk kerja jaringan komputer yang akan menjadi lambat.

Selain itu, dalam topologi bus ada satu kelemahan yang sangat menganggu kerja dari semua komputer yaitu jika terjadi masalah dengan kabel dalam satu komputer (ingat topologi bus menggunakan satu kabel menghubungkan komputer) misalnya kabel putus maka semua jaringan komputer akan terganggu dan tidak bisa berkomunikasi antar satu dengan lainnya atau istilahnya 'down'. Begitu pula jika salah satu ujung tidak diterminasi, sinyal akan berbalik (bounce) dan seluruh jaringan akan terpengaruh meskipun masing-masing komputer masih dapat berdiri sendiri (stand alone) tetapi tidak dapat berkomunikasi satu sama lain.
